Pour commander un même éclairage depuis trois endroits, le montage classique utilise deux interrupteurs va-et-vient et un permutateur. La phase arrive sur la borne commune du premier va-et-vient. Deux navettes passent ensuite vers le permutateur, puis deux autres navettes rejoignent le second va-et-vient. Sa borne commune envoie le retour lampe au luminaire, tandis que le neutre va directement à celui-ci. Le permutateur n’est donc pas un troisième va-et-vient : il croise ou laisse passer les deux paires de navettes.

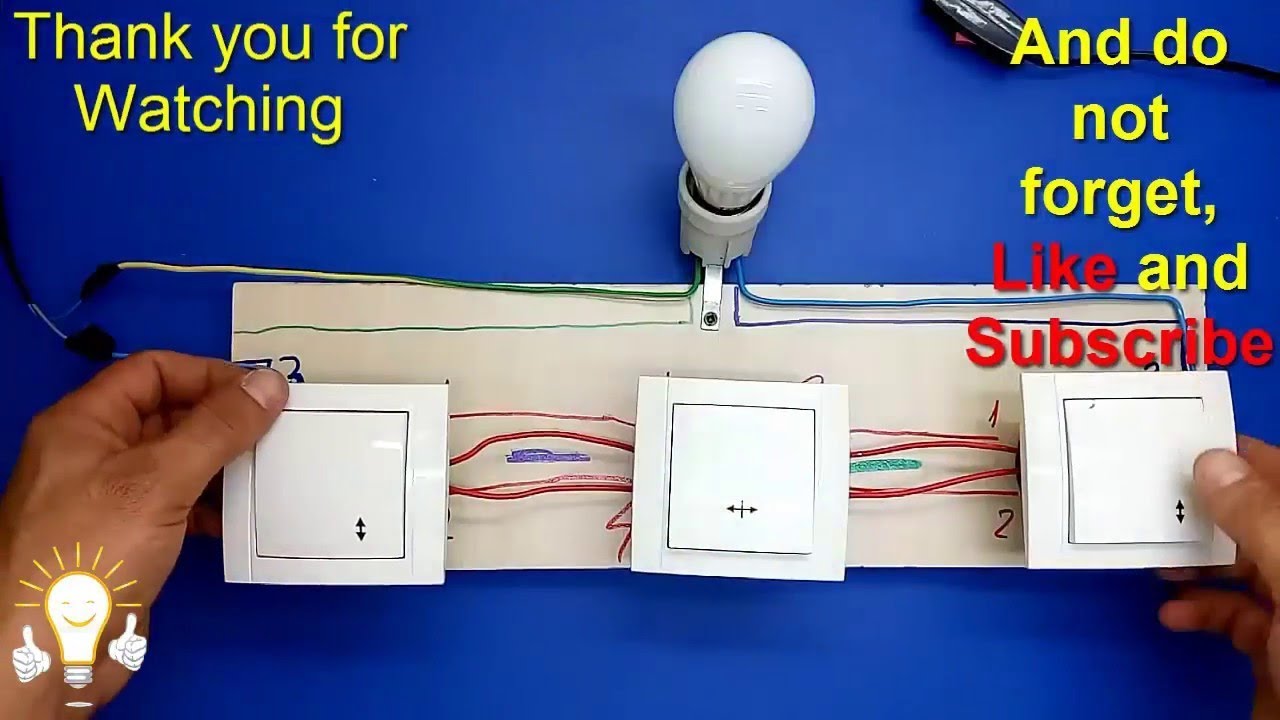

Un schéma 3 interrupteurs va et vient se réalise avec 2 va-et-vient aux extrémités et 1 permutateur au milieu. Le permutateur reçoit 4 navettes, 2 venant du premier appareil et 2 repartant vers le second. Coupez le courant au tableau et contrôlez l’absence de tension avant toute intervention.
Le principe électrique d’une commande d’éclairage depuis trois endroits
Ce montage répond à un besoin fréquent dans un couloir long, une cage d’escalier, une chambre avec accès multiples ou une grande pièce traversante. Quel que soit l’interrupteur actionné, l’état électrique du circuit est modifié et le point lumineux change d’état.
Les deux va-et-vient encadrent le circuit. Chacun possède une borne commune, souvent repérée L, COM ou P selon le fabricant, et deux bornes destinées aux navettes. Le premier reçoit la phase sur sa borne commune. Le second transmet le retour lampe depuis sa propre borne commune. Entre eux, le permutateur assure la continuité ou le croisement des liaisons.
Il faut donc bien distinguer trois fonctions :
- le premier va-et-vient sélectionne l’une des deux navettes de départ ;
- le permutateur reçoit quatre fils et inverse ou conserve leur cheminement ;
- le second va-et-vient sélectionne la liaison qui alimente le retour lampe.
Le neutre n’a pas à passer par les mécanismes de commande. Il est raccordé directement au luminaire. Le conducteur de protection, vert et jaune, accompagne le circuit jusqu’au luminaire lorsqu’il est nécessaire. Cette séparation facilite la lecture du circuit et limite les erreurs lors d’un contrôle.
Schéma 3 interrupteurs va et vient : parcours de chaque conducteur
Avant de raccorder quoi que ce soit, dessinez le parcours réel des gaines et des boîtes. Les repères de bornes varient d’une marque à l’autre. Ne vous fiez pas uniquement à la position visuelle des bornes : consultez le marquage au dos de chaque mécanisme ou sa notice technique.
| Conducteur | Départ | Arrivée | Rôle |
|---|---|---|---|
| Phase | Protection du circuit | Borne commune du premier va-et-vient | Alimente la commande |
| Première paire de navettes | Premier va-et-vient | Deux entrées du permutateur | Transmet la sélection initiale |
| Seconde paire de navettes | Deux sorties du permutateur | Bornes navettes du second va-et-vient | Transmet la sélection après permutation |
| Retour lampe | Borne commune du second va-et-vient | Phase du luminaire | Alimente l’éclairage commandé |
| Neutre | Tableau ou boîte de dérivation | Luminaire | Retour direct du circuit |
| Terre | Tableau électrique | Partie prévue du luminaire | Protection des masses métalliques |
Sur le permutateur, les quatre bornes sont généralement organisées en deux paires. Une paire reçoit les deux navettes venant du premier va-et-vient, l’autre paire reçoit celles qui repartent vers le second. Le sens de raccordement à l’intérieur d’une même paire dépend du modèle, mais il faut impérativement respecter le regroupement indiqué par le fabricant.
Dans une boîte d’encastrement, prévoyez assez de profondeur pour loger les conducteurs sans forcer. Des boîtes de 50 mm sont souvent plus confortables lorsqu’il y a quatre navettes au niveau du permutateur. Si les fils sont trop courts, ne tirez pas dessus : réalisez un raccordement accessible dans une boîte appropriée avec des connecteurs adaptés.
Raccorder le permutateur et les deux va-et-vient sans confondre les bornes
La méthode la plus sûre consiste à avancer appareil par appareil, courant coupé. Identifiez chaque câble avec une étiquette temporaire avant de dénuder ou de déplacer un conducteur. Une couleur est un indice utile, mais elle ne remplace pas le repérage d’une installation existante.
- Au tableau électrique, coupez le disjoncteur du circuit concerné. Empêchez si possible toute remise sous tension involontaire pendant l’intervention.
- Contrôlez l’absence de tension avec un VAT, c’est-à-dire un vérificateur d’absence de tension adapté. Un multimètre seul n’est pas le meilleur outil pour cette étape de sécurité.
- Raccordez la phase sur la borne commune du premier va-et-vient.
- Branchez ses deux bornes navettes sur les deux fils allant vers la première paire de bornes du permutateur.
- Raccordez la seconde paire du permutateur aux deux bornes navettes du second va-et-vient.
- Reliez la borne commune du second va-et-vient au fil de retour lampe.
- Vérifiez que le neutre et, si besoin, la terre arrivent directement au luminaire et non sur un mécanisme de commande.
Serrez chaque borne conformément au système employé, à vis ou automatique. Aucun cuivre dénudé ne doit dépasser de façon visible. Rangez les conducteurs sans les pincer, remontez les mécanismes, puis remettez sous tension seulement après un dernier contrôle visuel.
Un test de continuité, réalisé hors tension lorsque les conducteurs sont isolés du reste de l’installation, peut aider à identifier une navette dans une gaine. Cette opération demande de savoir ce qui est déconnecté et de ne jamais tester une installation alimentée. En cas de doute sur le câblage existant, l’intervention d’un électricien reste le choix prudent.
Sécuriser le circuit d’éclairage avant la remise sous tension
Un circuit d’éclairage domestique est couramment réalisé en conducteurs de 1,5 mm². Le brief de cette installation mentionne une protection de 10 A et une protection différentielle 30 mA. Ces repères ne dispensent pas de vérifier la configuration de votre tableau, l’âge de l’installation et les prescriptions applicables de la NF C 15-100.
La norme fixe un cadre de sécurité, mais elle ne transforme pas un montage incertain en montage acceptable. Un appareillage compatible, des connexions accessibles, une protection correctement dimensionnée et l’état des conducteurs comptent autant que le schéma. Dans un logement ancien, une boîte de dérivation cachée, des couleurs incohérentes ou l’absence de terre au luminaire justifient un diagnostic plus approfondi.
Le tableau électrique joue aussi un rôle central dans la protection globale de la maison. Pour mieux comprendre un équipement destiné à limiter les effets de certaines surtensions, consultez notre dossier Parafoudre. Ce dispositif ne remplace ni le disjoncteur divisionnaire ni la protection différentielle.
Pannes courantes sur un montage à permutateur et méthode de diagnostic
Si la lampe ne s’allume que dans certaines positions, la cause la plus fréquente est une navette raccordée sur une borne commune, ou une paire de navettes mal identifiée au permutateur. Coupez de nouveau l’alimentation, photographiez le raccordement avant toute modification, puis comparez chaque borne avec le schéma propre au mécanisme installé.
Si aucune commande ne fonctionne, recherchez d’abord une absence de phase, un disjoncteur déclenché, un luminaire défectueux ou un retour lampe interrompu. Une seule commande inactive peut plutôt signaler un faux contact, une borne insuffisamment serrée ou un mécanisme usé. Une odeur de chaud, une trace brunie ou un mécanisme anormalement chaud impose de laisser le circuit hors tension et de faire contrôler l’installation.
Avec une ampoule LED, un faible halo après extinction ne provient pas forcément des navettes. Une boucle parasite, un courant résiduel ou un équipement associé au circuit peut être en cause. Selon le diagnostic, un antiparasite X2 ou une résistance de charge peut être envisagé par un professionnel, avec un matériel compatible. N’ajoutez jamais un composant au hasard dans une boîte d’encastrement.
Pour les problèmes localisés sur un appareil gourmand, comme un circuit qui coupe après quelques minutes, notre guide Four disjoncte au bout de 5 minutes détaille une démarche de diagnostic différente, centrée sur les causes possibles d’un déclenchement. Chaque circuit doit être analysé selon son usage et sa protection.
Permutateur, télérupteur ou commande radio : quelle solution selon le chantier
Le permutateur est cohérent pour trois points de commande quand les gaines sont accessibles et que vous souhaitez conserver une logique de câblage traditionnelle. Il offre une commande immédiate, sans module électronique ni paramétrage, mais nécessite quatre navettes au point central et devient peu pratique si vous voulez ajouter beaucoup de commandes.
| Solution | Atout principal | Point de vigilance | Usage adapté |
|---|---|---|---|
| Permutateur | Montage mécanique simple à comprendre | Quatre navettes et extension limitée | Trois commandes, installation accessible |
| Télérupteur avec poussoirs | Ajout de poussoirs plus souple | Module au tableau ou en boîte, câblage à étudier | Couloir long, nombreux accès |
| Module radio ou domotique | Réduit les saignées en rénovation | Compatibilité, alimentation et portée à vérifier | Rénovation légère, scénarios connectés |
Le télérupteur est piloté par des poussoirs. Il centralise la fonction de commutation dans un module et permet d’ajouter plus facilement des points de commande. Il devient souvent plus pertinent lorsque le projet comporte quatre commandes ou davantage, ou quand le cheminement des navettes serait difficile.
Les commandes radio et les solutions domotiques, notamment Zigbee, Z-Wave ou BLE Mesh, peuvent éviter une partie des travaux de saignée. Vérifiez toutefois la présence éventuelle d’un neutre dans la boîte, la compatibilité du module avec la charge LED et la possibilité d’accéder au récepteur en cas de panne. Pour lire les symboles utilisés sur un plan avant de modifier un réseau domestique, voyez aussi Symbole prise de courant.
Peut-on commander deux luminaires avec le même montage à trois commandes ?
Oui, si les deux luminaires doivent s’allumer et s’éteindre ensemble. Leur alimentation doit être pensée comme un même circuit d’éclairage, avec le retour lampe commandé distribué vers les deux points lumineux. Si vous souhaitez les commander séparément, il faut prévoir des circuits ou des commandes distinctes.
Pourquoi un permutateur possède-t-il quatre bornes ?
Il reçoit deux navettes venant du premier va-et-vient et renvoie deux navettes vers le second. Sa fonction est de modifier la correspondance entre ces deux paires, ce qui permet à chaque commande de changer l’état du luminaire.
Est-il possible d’ajouter un quatrième point de commande avec un permutateur ?
Oui, en théorie, un autre permutateur peut être inséré entre les deux va-et-vient. En pratique, la multiplication des navettes rend le câblage plus encombrant. Un télérupteur avec poussoirs est souvent plus facile à faire évoluer.
Que vérifier si la lampe reste allumée quelle que soit la position des interrupteurs ?
Coupez le courant, puis vérifiez d’abord que le retour lampe n’est pas relié directement à une phase permanente. Contrôlez ensuite les bornes communes des deux va-et-vient et le regroupement des quatre navettes sur le permutateur. Si le doute persiste, faites intervenir un professionnel.
