Un parafoudre est un module de protection qui dérive vers la terre les surtensions brèves créées par la foudre ou par un incident sur le réseau. Installé dans le tableau électrique, il limite la tension qui atteint les appareils, mais il ne coupe pas le courant et ne remplace pas un paratonnerre.
- Type 1 : conçu pour un coup de foudre direct, souvent associé à un paratonnerre.
- Type 2 : la solution la plus répandue en maison individuelle.
- Type 3 : protection fine, en complément, au plus près d’un appareil fragile.
Ce qu’un parafoudre protège vraiment dans une maison
Un parafoudre, parfois appelé parasurtenseur dans le langage courant, est un composant modulaire posé dans le tableau de répartition. Son travail consiste à ouvrir un chemin de passage très rapide vers la terre dès qu’une surtension apparaît sur le réseau. L’énergie est évacuée en quelques millionièmes de seconde, avant que l’électronique des appareils n’ait le temps d’être dégradée.
Le module intervient dans deux situations bien différentes. La première est l’impact de foudre direct ou très proche, qui injecte une quantité d’énergie considérable dans les conducteurs. La seconde, plus fréquente qu’on ne l’imagine, concerne les surtensions induites par un impact situé à quelques centaines de mètres, ou les manœuvres du distributeur sur le réseau. Un orage qui frappe un poste de transformation de quartier suffit à endommager une box, un lave-linge à carte électronique ou le moteur d’un portail automatique.
Une idée fausse circule souvent : le parafoudre ne protège ni des coupures, ni des micro-coupures répétées, ni des chutes de tension. Il ne remplace pas un onduleur et ne dispense pas de débrancher les appareils les plus sensibles pendant un orage violent.
Paratonnerre, parasurtenseur et parafoudre : ne pas confondre les rôles
Ces trois mots reviennent souvent dans la même conversation alors qu’ils désignent des objets distincts. Le paratonnerre est un dispositif de capture : une pointe métallique placée en hauteur, reliée à une descente puis à une prise de terre qui lui est propre. Sa définition tient en une phrase simple : il attire la foudre sur un point choisi et conduit le courant vers le sol sans traverser la maçonnerie.
L’invention du paratonnerre revient à Benjamin Franklin, qui mène en 1752 l’expérience du cerf-volant et démontre la nature électrique de la foudre. Qui est Benjamin Franklin ? Un imprimeur et savant américain, également diplomate et homme d’État, dont les travaux sur l’électricité ont marqué le 18e siècle. Sa pointe métallique a ouvert la voie aux protections modernes.
Le terme parasurtenseur est employé par les fabricants comme terme générique. Il peut désigner le module du tableau, mais aussi une multiprise dite parafoudre, nettement moins efficace car trop éloignée de l’origine de l’installation. Le parafoudre, lui, protège les circuits et les appareils. Les deux équipements ne s’opposent pas : le paratonnerre défend la construction, le parafoudre défend l’installation électrique.
Comment naît un orage et pourquoi la foudre vise certains toits
Comprendre le phénomène aide à choisir la bonne protection. Un orage se forme lorsqu’une masse d’air chaud et humide monte rapidement dans l’atmosphère. En altitude, la température chute, la vapeur se condense et donne un cumulonimbus, un nuage épais sur plusieurs kilomètres. À l’intérieur, cristaux de glace et gouttes d’eau se frottent, se chargent et séparent les charges positives des charges négatives.
L’éclair naît de cette séparation. Quand la différence de potentiel devient trop forte, une décharge jaillit entre deux zones du nuage ou entre le nuage et le sol. Le canal ionisé chauffe l’air en quelques microsecondes, ce qui produit le tonnerre. On parle de coup de foudre lorsque l’impact touche le sol.
Ce qui attire la foudre sur une maison tient rarement au hasard. Le point le plus haut d’un quartier, une cheminée, une antenne, une toiture métallique, un pylône voisin ou une ligne aérienne constituent des chemins privilégiés. Un pavillon isolé en hauteur, proche d’un plan d’eau ou situé en bout de réseau aérien cumule les facteurs de risque.
Type 1, type 2, type 3 : quel parafoudre pour quelle installation
La norme classe les modules selon l’énergie qu’ils peuvent absorber et la forme de l’onde de surtension. Le tableau ci-dessous résume les usages courants.
| Type | Ce qu’il traite | Où il se pose | Cas typique |
|---|---|---|---|
| Type 1 | Onde de courant de foudre, impact direct | En tête d’installation, en amont | Bâtiment équipé d’un paratonnerre, ligne aérienne |
| Type 2 | Surtensions induites et perturbations du réseau | Dans le tableau de répartition | Maison individuelle en zone orageuse |
| Type 3 | Surtensions résiduelles après les premiers étages | Prise ou coffret, près de l’appareil | Protection d’un équipement sensible précis |
Dans une maison individuelle sans paratonnerre, un parafoudre de type 2 reste le choix le plus courant. Il peut être complété par un type 3 pour un équipement isolé, par exemple un système de chauffage à carte électronique. En présence d’un paratonnerre, la protection commence par un type 1 et se poursuit par un type 2 en cascade.

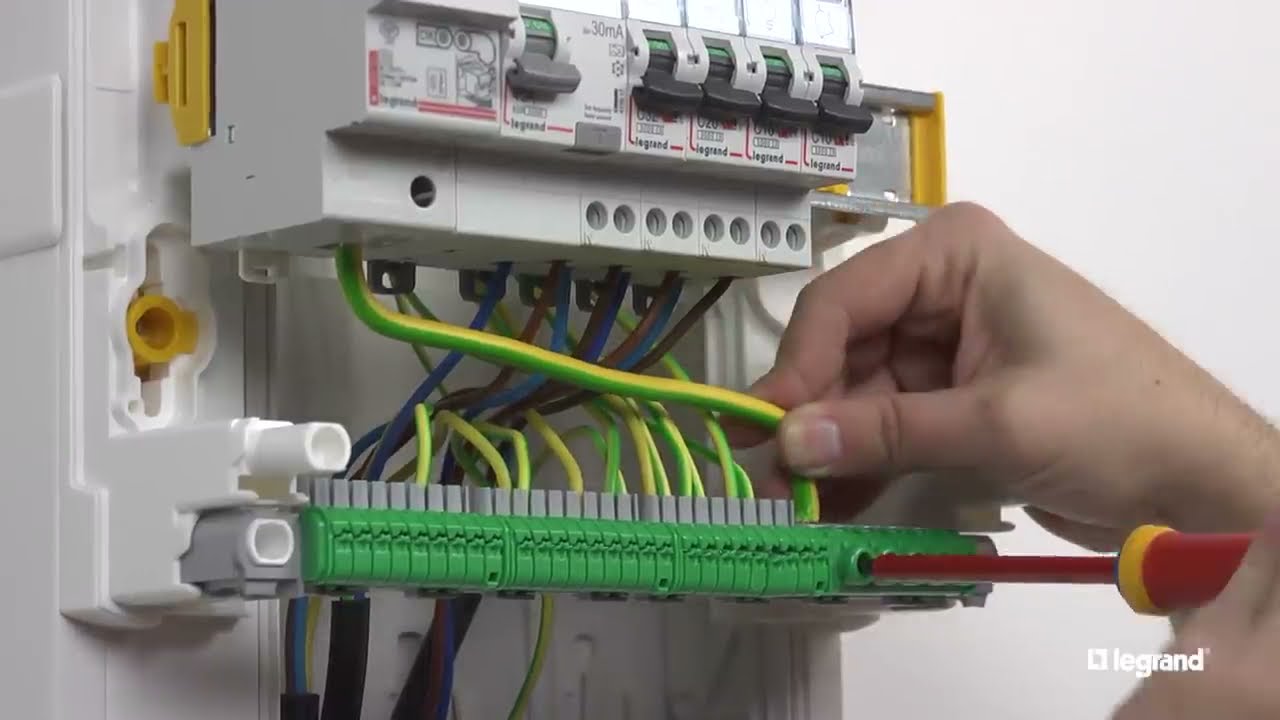

Où placer le parafoudre et comment réussir le raccordement
Le module se pose juste après le disjoncteur de branchement ou l’interrupteur de tête, du côté de l’arrivée d’énergie. Il est associé à un organe de déconnexion, fusible ou disjoncteur dédié, dont le calibre est celui préconisé par le fabricant, souvent compris entre 20 A et 40 A selon le modèle.
La règle des 50 cm est le point technique le plus souvent mal appliqué. Elle impose que la somme des longueurs de câble entre le parafoudre, le réseau et la terre reste inférieure à 50 cm. Au-delà, l’inductance des conducteurs fait grimper la tension aux bornes des appareils protégés et la protection perd l’essentiel de son intérêt. Autrement dit, un parafoudre bien choisi mais mal câblé ne sert presque à rien.
La section des conducteurs compte également. On retient en général 6 mm² cuivre minimum pour les liaisons au réseau et à la terre sur un type 2, et davantage sur un type 1 selon la configuration. La liaison de terre doit être de qualité, avec une résistance mesurée et, si besoin, améliorée par un piquet supplémentaire.
Le raccordement demande de couper l’alimentation générale et de vérifier chaque borne au serrage. Si vous avez déjà dû Brancher une prise triphasé, vous retrouverez la même logique : repérage des conducteurs, serrage ferme et contrôle au testeur avant remise sous tension. En cas de doute sur le schéma de terre, mieux vaut confier le chantier à un électricien qualifié.
Les appareils sensibles ne sont pas tous sur le réseau 230 V classique. Un éclairage basse tension piloté par un Transformateur 220V 12V reste exposé aux surtensions, tout comme un automatisme de portail ou une pompe de piscine.
Parafoudre obligatoire ou recommandé : le cadre de la NF C 15-100
La norme NF C 15-100 ne rend pas le parafoudre systématique. Elle l’impose dans certaines situations précises, notamment lorsqu’un paratonnerre équipe déjà le bâtiment, lorsque l’installation est alimentée par une ligne entièrement aérienne, ou dans les zones à forte densité d’orage définies par la réglementation. Ces zones sont identifiées par un niveau kéraunique élevé, souvent résumé par la mention de zone AQ2.
Partout ailleurs, la pose relève d’un choix de précaution. Elle devient pertinente dès que la maison comporte de l’électronique coûteuse : domotique, pompe à chaleur, panneaux solaires avec onduleur, borne de recharge, informatique et réseau. Notez que la présence d’un parafoudre ne garantit pas à elle seule la prise en charge d’un sinistre par votre assureur : les contrats posent leurs propres conditions, et il vaut mieux vérifier les clauses avant de conclure quoi que ce soit.
Prix d’un parafoudre et budget de pose
Les ordres de grandeur ci-dessous concernent le matériel et une pose standard, hors reprise de terre importante.
- Parafoudre modulaire de type 2 : environ 50 à 150 € selon le nombre de pôles et la marque.
- Parafoudre de type 1 : comptez plutôt 100 à 300 €, la technologie étant plus robuste.
- Parafoudre de type 3, en coffret ou en prise : de 20 à 70 €.
- Disjoncteur de déconnexion et accessoires : quelques dizaines d’euros supplémentaires.
- Main-d’œuvre d’un électricien : souvent 100 à 250 € pour une intervention simple au tableau.
Au total, une protection complète en maison individuelle se situe fréquemment entre 200 et 450 €. Le montant grimpe si la prise de terre doit être refaite ou si le tableau manque de place.
Les erreurs qui rendent un parafoudre inefficace
Beaucoup d’installations déclarées protégées ne le sont pas réellement, pour des raisons faciles à corriger.
- Câblage trop long : les liaisons dépassent 50 cm et la tension résiduelle augmente fortement.
- Section de conducteur insuffisante, qui ajoute de l’impédance au pire moment.
- Prise de terre médiocre ou absente, l’énergie n’ayant nulle part où s’évacuer.
- Module de fin de vie laissé en place : le voyant change de couleur, la cartouche ne protège plus.
- Parafoudre posé après un interrupteur différentiel dont il perturbe le fonctionnement, ou à l’inverse sans organe de déconnexion.
- Confusion avec une simple multiprise parafoudre, qui ne traite que quelques centaines de joules.
Un dernier point concerne les liaisons de communication. Les équipements réseau, du Boitier fibre à la box, ne supportent pas toujours une surtension même modérée. Des protecteurs spécifiques existent pour les paires téléphoniques et les câbles informatiques : ils complètent utilement le parafoudre du tableau, sans le remplacer.
Un parafoudre empêche-t-il les coupures de courant ?
Non. Son rôle se limite à limiter la tension pendant un pic très bref. Il n’alimente pas la maison et n’agit pas sur les interruptions du réseau : pour continuer à travailler pendant une coupure, il faut un onduleur ou un groupe électrogène.
Quel type de parafoudre choisir pour une maison sans paratonnerre ?
Un parafoudre de type 2 placé dans le tableau constitue la base, surtout en zone orageuse ou en bout de ligne aérienne. Un type 3 peut être ajouté au plus près d’un appareil fragile, mais il ne remplace jamais le type 2.
Faut-il cumuler parafoudre et paratonnerre ?
Les deux équipements sont complémentaires. Le paratonnerre capte la foudre pour protéger la structure, tandis que le parafoudre protège les circuits et les appareils. Quand un paratonnerre est installé, la norme encadre d’ailleurs la pose d’une protection de tête adaptée.
Comment savoir si un parafoudre a déjà fonctionné ?
La plupart des modules possèdent un indicateur visuel qui passe au rouge ou disparaît lorsque la cartouche est arrivée en fin de vie. Le module doit alors être remplacé, généralement par la même référence, sans toucher au câblage existant.
Peut-on installer un parafoudre soi-même ?
Techniquement, l’opération ressemble à la pose d’un autre module dans le tableau, mais elle touche à la terre et à l’arrivée d’énergie. Une erreur de calibre, de section ou de longueur de câble annule la protection. Faire appel à un électricien reste la voie la plus sûre, notamment pour vérifier la prise de terre.
La fibre et le réseau informatique sont-ils protégés par le parafoudre du tableau ?
Non, les surtensions peuvent aussi arriver par les câbles de communication. Des protecteurs dédiés existent pour les lignes téléphoniques, les réseaux informatiques et la fibre optique. Ils se posent en complément, au plus près du point d’entrée.
Un parafoudre bien dimensionné, correctement câblé et complété par une terre de qualité change réellement la donne face aux orages. L’essentiel tient à trois points : le bon type selon la configuration, des liaisons courtes et le remplacement du module dès que son indicateur signale la fin de vie.
